场效应管放大电路设计

其他|other else|

2022-03-17 09:22:04 4

1、测量场效应管输入电阻时，应考虑哪些因素。

DA）由于场效应管输入电阻较高，一般可达10M以上，所以在测量时一定要使用高内阻表测量，注意预防静电击穿栅极，并要注意对外界信号隔离，以防感应信号的寄生在测量回路中，影响测量。

2、为什么场效应管输入端的耦合电容一般只要0。02uf左右？

DA）耦合电容的大小是和输出、输入电阻有关，因为场效应管的输入电阻高，所以一般使用到0.01-0.02uF就够了（这和50年代的电子管很象）

3、为什么场效应管放大器放大倍数一般没有晶体管的电压放大倍数大？

DA）一般的三极管是属于电流型的放大器件，所以是使用的是Hfe（β）是电流控制电流的单位，而场效应管是属于电压型的放大器件，它使用的指标是Gm（跨导）是电压控制电流的单位。

ff65b18c109587c4b2d489a1dd3ff8ac

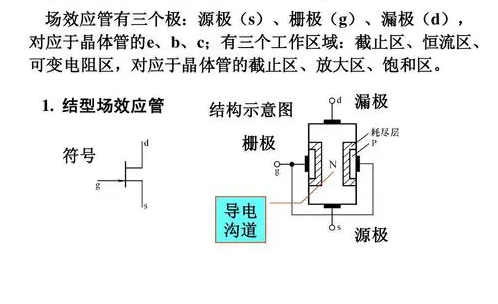

场效应管放大电路的优点是：（1）输入电阻大。

用普通三极管做成放大电路，共射电路的输入电阻约几KΩ，（我们一般称之为10^3级），共集电极电路的输入电阻也只能做到几十K欧到一百多K欧（10^5级），而使用结型场效应管（JFET）就可做到输入电阻10^6级，使用MOS管能做到10^8级以上.

（2）温度稳定性好，由于场效应管里没有漂移电流，基本不受温度变化的影响。

缺点：（1）放大倍数小，一级放大只能做到几倍（可能不到10倍），（2）输入端由于静电感应容易产生击穿。
