超低电容高速接口专用 ESD 静电防护二极管
一、产品概述

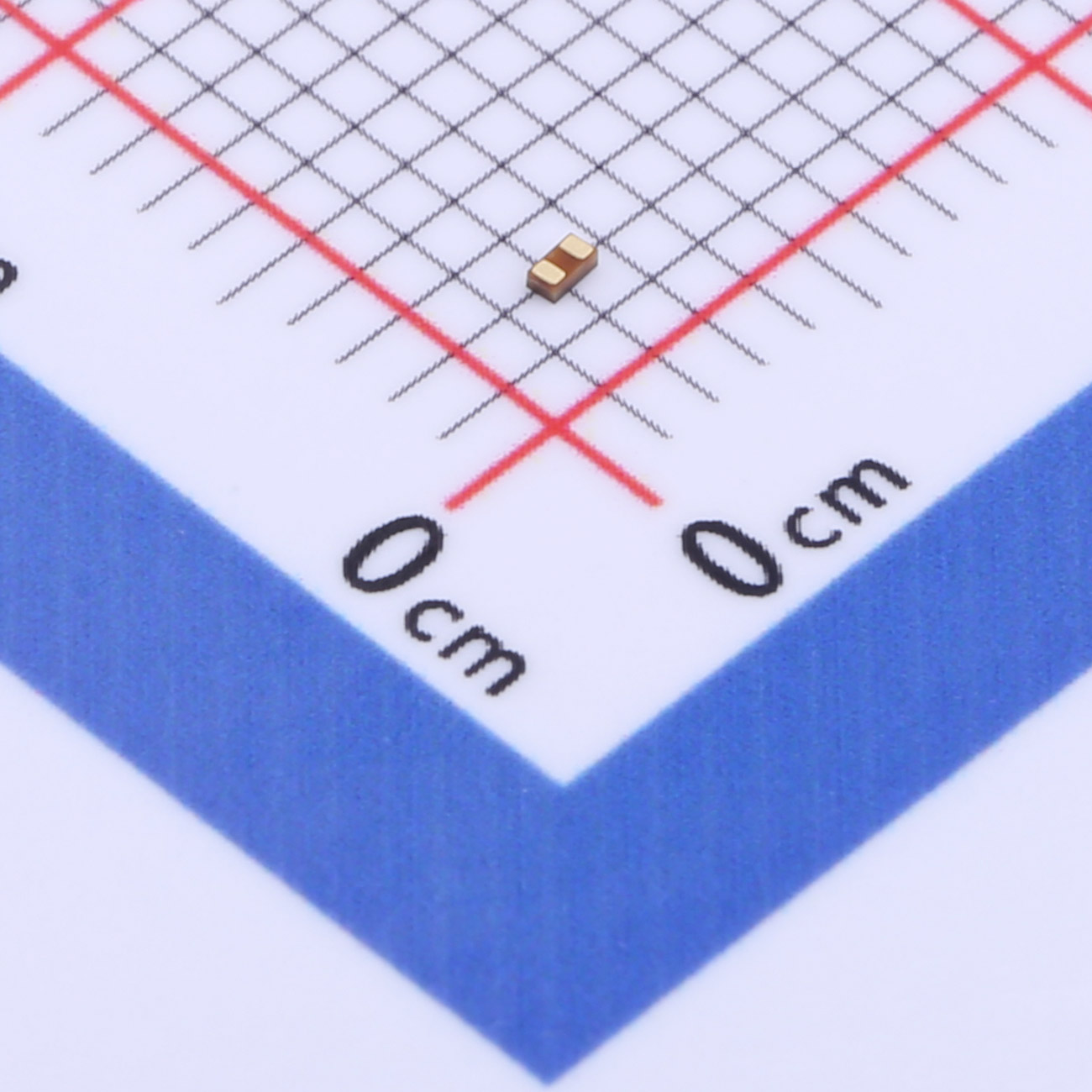

SLPESD0402M16 是萨科微（Slkor）推出的一款超低结电容、双向单通道 ESD 静电放电保护器件，采用 0402 超小型封装，专为高速信号接口和高密度 PCB 设计而优化。该器件能够在不影响信号完整性的前提下，为敏感电子电路提供可靠的静电和瞬态过压保护。
凭借 0.05pF 超低结电容、16V 反向截止电压以及快速响应能力，SLPESD0402M16 特别适用于高速数据线、射频接口及精密信号端口的 ESD 防护需求。
二、核心特点
双向防护结构：对正负极性静电冲击均具备优异的抑制能力
超低结电容（Cj = 0.05pF）：最大限度降低对高速信号的影响
低反向漏电流（Ir = 10nA）：保证系统在正常工作状态下的稳定性
快速钳位响应：钳位电压低至 40V，有效保护后级芯片
宽工作温度范围：-55℃ ~ +125℃，适应严苛工业与车规应用环境
小尺寸封装（0402）：适合高密度、小型化产品设计
三、主要电气参数（典型值）
| 参数项目 | 数值 |
|---|---|
| 极性 | 双向 |
| 反向截止电压（Vrwm） | 16V |
| 钳位电压 | 40V |
| 击穿电压 | 450V |
| 反向电流（Ir） | 10nA |
| 通道数 | 单路 |
| 结电容（Cj） | 0.05pF |
| 工作温度 | -55℃ ~ +125℃ |
四、应用领域
SLPESD0402M16 广泛应用于对信号完整性要求极高的电子系统中，包括但不限于：
高速通信接口：USB、HDMI、DisplayPort、LVDS
射频与天线接口：GPS、WiFi、蓝牙、4G/5G 模块
消费电子产品：智能手机、平板电脑、可穿戴设备
工业与医疗电子：高可靠性数据采集与控制接口
物联网设备（IoT）：低功耗、高集成度终端产品
五、产品优势总结
SLPESD0402M16 将超低电容、高耐压、低漏电与小型封装完美结合，在提供高等级 ESD 防护的同时，不牺牲高速信号质量，是高速接口和精密电子系统的理想静电保护方案。
作为国产高可靠半导体品牌，萨科微（Slkor）通过严格的质量控制和成熟的工艺技术，为客户提供稳定、可靠、具有成本优势的 ESD 防护器件选择。
